靈動微電子M32SPIN0280是靈動微電機新推出的針對電機控制市場的專用MCU，該系列MCU搭載了Arm®Cortex®-M0內核，最高工作頻率可達96MHz，內置高速存儲器，并集成了I/O端口和多種外設。MM32SPIN0280系列MCU適用于各類電機應用場景，其典型應用包括風機、水泵、電動自行車、服務器風機、吊扇、電動工具、工業變頻、伺服舵機、空調風機等。

MM32SPIN0280主要特點：
-Arm®Cortex®-M0內核，主頻高達96MHz；
-高達128KB Flash，8KB SRAM；
-包含2路12位的ADC，采樣速度高達3Msps；
-5個通用定時器、2個針對電機控制的PWM高級定時器；
-1個I2C接口、2個SPI接口、3個UART接口；
-針對電機應用內置4個運放、5個比較器；
-工作電壓為2.0V-5.5V；
-工作溫度范圍（環境溫度）-40℃-105℃；
-多種省電工作模式支持低功耗應用的需求；
-提供LQFP32、LQFP44、LQFP48、QFN48、LQFP64封裝；
-更多產品詳情及相關技術支持洽談靈動微官方代理英尚微電子；

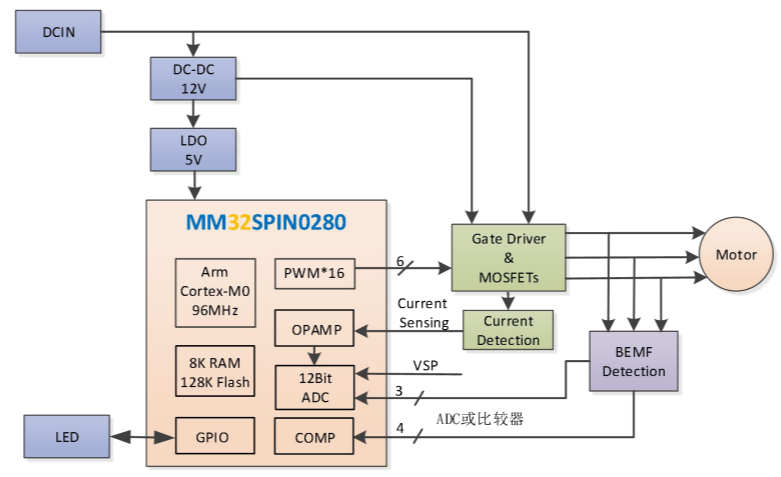

硬件參考設計
硬件系統由外部DC電源供電,經降壓后得到12V給Gate driver IC供電以驅動功率開關管，12V通過降壓IC輸出5V給MM32SPIN系列微處理器及其他功能模塊供電。通過外部電路檢測反電動勢過零點信號，對應六種不同的逆變器MOS管驅動順序，實現BLDC電機的六步換相。采用0~5V的電壓輸入做為速度命令的來源,以控制電機轉速。用戶轉動可變電阻旋鈕可以改變此輸入電壓值，實現無極調速。
